Review de Gigabyte 790FXTA-UD5

Al igual que en la serie P55 (Intel), Gigabyte vuelca sus mismas tecnologías para la plataforma 790FX de AMD destacándose el soporte de USB 3.0, USB power 3x , SATA 3.0 siendo una de las soluciones más completas dentro de su rango.

Presentación:





Gigabyte renueva su serie alta para procesadores Phenom II con su modelo 790FXTA-UD5 donde incluye el "333 Onboard Acceleration", que como hemos comentado en otro artículo (aquí), ofrece compatibilidad con USB 3.0, USB Power 3x (soporta tres veces más de energía por el puerto en comparación al 2.0) y con SATA 3.0 (6 Gb/s). Además dispone de las últimas tecnologías tales como Ultra Durable 3 (mejor calidad y durabilidad), 3 Way Graphics, entre otras cosas. Menciona el soporte del nuevo sistema operativo de Microsoft Windows 7.

Si deseamos obtener mayor información al instante del producto, solo resta ver la parte posterior con las explicaciones pertinentes acerca de las tecnologías implementadas (en resumen) y sus especificaciones de una manera simple de entender.



Esta vez el packaging no es tan abundante como en otras ocasiones pero cumple con las expectativas ya que encontramos cables SATA, cable IDE (puede resultar útil en algún momento), drivers y por supuesto los correspondientes manuales (muy completos por cierto).





A priori observando la placa base de 30.5cm x 24.4cm notamos su gran calidad en construcción con elementos que aumentan su nivel dando lugar a rendimientos mucho más avanzados en los distintos ámbitos de aplicación. La disponibilidad de los conectores es excelente, su diseño es realmente atractivo (con colores característicos de Gigabyte) donde en la parte posterior del PCB se localizan los soportes metálicos en las zonas críticas (CPU, NB y SB) brindando mayor seguridad y tranquilidad al usuario, especialmente si instalamos coolers de gran tamaño (ya de por sí es pesadito el producto).



El socket AM3 que dispone la placa madre soporta los últimos procesadores Phenom II (Athlon II también) con su correspondiente sistema de sostén para los coolers estándares de AMD aunque permite ser removido en caso de instalar otro particular (como el GlacialTech UFO V51 Silent). Disponemos de 8 +2 fases de regulación que permitirá utilizar procesadores de 140 W y en efecto aplicar técnicas de Overclocking generando así configuraciones bastante competitivas dentro del sector.





Para mantener buenas temperaturas de operación evitando generar calor alrededor del socket y por consiguiente al resto del gabinete contamos con una excelente refrigeración en la zona de mosfets (de gran grosor) que se comunican por medio de un heatpipe, que en realidad comienza desde el SB pasando por el NB hasta terminar en este segmento. Para mantener estabilidad, tenemos el conector extra de energía de 8 pines.

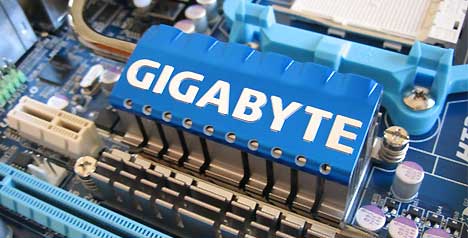

Aquí figura al NB de AMD 790FX ubicado en el centro del PCB con un disipador lo suficientemente eficiente para no generar problemas en términos de temperaturas. No obstante se espera en un futuro cercano la próxima generación.



Está zona también contiene lo suyo destacándose las cuatro ranuras de memoria DDR3 (el calor identifica como colocar las memorias para formar Dual-Channel) soportando velocidades de hasta, ni más ni menos que, ¡1866 MHz! aplicando por supuesto Overclocking. La capacidad total que podemos instalar es de 16GB.

Debajo se localizan los conectores IDE y Floppy (así es, todavía existen) controlados por el SB y el chipset iTE 8720 respectivamente. Contamos con los botones de acceso rápido (Power y Reset) que se iluminan en la oscuridad mientras está encendido el sistema y por supuesto, como es costumbre en todos los motherboards, se encuentra el coenctor principal de alimentación de 24 pines.

Nótese que Gigabyte introduce nuevamente la tecnología Easy Energy Saver figurando pequeños leds (EuP Ready) que manifiestan como el sistema administra las fases de regulación. Si activamos este modo, las fases disminuyen ahorrando energía especialmente cuando se efectúan tareas cotidianas o de baja intensidad (como navegar por internet).



El SB 750 de AMD presenta la refrigeración menos contundente debido a su menor generación de calor aunque con dicho disipador con heatpipe prácticamente el chipset está frío como un refresco con dos hielos. Por otro lado, podemos observar la implementación de un doble Bios (conocido como Dual-Bios) en caso que el Bios primario se corrompe, si eso sucede, el segundo Bios volverá a restaurar al primero.



Aquí se pueden apreciar los distintos chipsets que conforman la grandeza del producto. En primer lugar, en menor intensidad, se encuentra el botón de Clear_CMOS (limpieza del Bios a su configuración por defecto). Segundo el sonido Realteck ALC 889 con surround de hasta 7.1 canales agregando de forma especial las tecnologías Dolby Digital Live y Dolby Home Theaters solamente para Windows Vista y 7.

Sin embargo lo más notorio radica en la utilización del chipset Marvell 9128 para soportar los puertos SATA 3.0 mientras que el encargado del USB 3.0 resulta ser el de NEC Electronics (Japón).



En posición de 90 grados, para poder instalar tarjetas gráficas sin inconvenientes, tenemos seis puertos SATA 2.0 celestes controlados por el SB que soportan SATA RAID 0, 1, 5, 10 y JBOD. Los otros dos puertos blancos restantes son los ahora famosos SATA. 3.0.



Una de las novedades que presenta el 790FXTA-UD5 es el empleo de una tercera ranura PCIe 2.0 de 8x lo cual ofrece diferentes posibilidades de conexión destacándose el soporte de 3-Way CrossfireX donde las primeras dos ranuras celestes lo harán a 16x, es decir 16x-16x-8x, para aumentar la performance en juegos de última generación. Aparte de ello, se incluye un PCIe de 1x y tres PCI.



Gigabyte apuesta todo en su panel trasero con la incorporación de conectores con salida S/PDIF (óptico y coaxil), Firewire, puertos USB 2.0 incluyendo los eSATA/USB Combo, Dual Gigabit LAN, 6 audios jacks y finalmente dos puertos USB 3.0 en color azul para distinguir esta nueva tecnología.

Bios:



Al iniciar el computador no topamos con el logo correspondiente al producto informándonos nuevamente de las características que posee, las principales sobre todo.



Directamente una de sus primeras pantallas es el M.I.T. donde se encuentran las opciones principales para configurar el sistema, segmento ideal para aplicar Overclocking ya que disponemos de las opciones de CPU (multiplicador, bus, memorias, voltajes, etc). Recordemos que para habilitar el multiplicador del procesador este debe pertenecer a la edición Black, de lo contrario estará ausente. En este caso el procesador funciona a 2.8 GHz.





También podemos acceder a la configuración de las memorias donde el máximo soportado es de 1866 MHz, algo notable que seguramente mejorará el rendimiento de las DDR3. Por defecto se emplea el valor de 1333 MHz aunque las memorias que vamos a utilizar son de 1600 MHz con menores latencias.

Las opciones de voltaje son abundantes lo cual permitirá obtener excelentes frecuencias de operación sin preocupaciones debido a la cantidad de fases de poder que dispone el motherboard y la refrigeración eficiente.



En características avanzadas figuran principalmente la tecnología de ahorro energético (AMD Cool & Quiet) siempre y cuando no se aplique OC.



Si vamos a periféricos integrados la lista es bastante larga ya que ahora figuran los controladores del SATA 3.0 y USB 3.0.



Conocer el funcionamiento del computador en su conjunto es realmente útil; contamos con información referente a los voltajes de los componentes, temperaturas y revoluciones de fan (del que esté conectado); incluso existe la función "Smart Fan" para controlar que el ruido no sea fuerte.

Especificaciones Técnicas:

CPU

* Support for Socket AM3 processors: AMD Phenom™ II processor / AMD Athlon™ II processor

Hyper Transport Bus

* 5200 MT/s

Chipset

* North Bridge: AMD 790FX
* South Bridge: AMD SB750

Memory

* 4 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory
* Dual channel memory architecture
* Support for DDR3 1866(OC)(Note 2)/1333/1066 MHz memory modules
* Support for ECC memory modules

Audio

* Realtek ALC889 codec
* High Definition Audio
* 2/4/5.1/7.1-channel
* Support for Dolby Home Theater
* Support for S/PDIF In/Out
* Support for CD In

LAN

* 2 x Realtek 8111D chip (10/100/1000 Mbit)
* Support for Teaming
* Support for Smart Dual LAN

Expansion Slots

* 2 x PCI Express x16 slots, running at x16
* 1 x PCI Express x16 slot, running at x8 (PCIEX8)
* 1 x PCI Express x1 slots
* 3 x PCI slots

Multi-Graphics Technology

* Support for 2-way/ 3-way ATI CrossFireX™ technology

Storage Interface South Bridge:

* 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
* 6 x SATA 3Gb/s connectors supporting up to 6 SATA 3Gb/s devices
* Support for SATA RAID 0, RAID 1, RAID5, RAID 10 and JBOD

Marvell 9128 chip:

* 2 x SATA 6Gb/s connectors supporting up to 2 SATA 6Gb/s devices
* Support for SATA RAID 0 and RAID 1

JMicron JMB362 chip:

* 2 x eSATA 3Gb/s connectors (eSATA/USB Comobo) on the back panel supporting up to 2 SATA 3Gb/s devices
* Support for SATA RAID 0, RAID 1 and JBOD

ITE 8720 chip:

* 1 x floppy disk drive connector supporting up to 1 floppy disk drive

IEEE 1394

* T.I. TSB43AB23 chip

USB South Bridge:

* Up to 10 USB 2.0/1.1 ports (6 on the back panel, including 2 eSATA/USB Combo, 4 via the USB brackets connected to the internal USB headers)

NEC Chip:

* Up to 2 USB 3.0/2.0 ports on the back panel

Back Panel Connectors

* 1 x PS/2 keyboard port
* 1 x PS/2 mouse port
* 1 x optical S/PDIF Out connector
* 1 x coaxial S/PDIF out connector
* 2 x IEEE 1394a port
* 4 x USB 2.0/1.1 ports
* 2 x USB 3.0/2.0 ports
* 2 x eSATA/USB Combo connectors
* 2 x RJ-45 port
* 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)

Evaluación:

El producto se analizará en el sistema operativo Windows 7 de 64 bits ejecutando programas informativos y de rendimiento en los diferentes ámbitos de aplicación tomando la resolución de 1280x1024 como estándar en juegos. También realizaremos pruebas de Overclock. Debido a la ausencia de dispositivos USB 3 o SATA 3 no podremos analizar detenidamente este segmento por el momento.

La máquina de prueba es la siguiente:

* AMD Phenom II X3
* Corsair Dominator DDR3-1600 4GB Kit @ 1600 MHz
* Sapphire Radeon HD 5850
* Seagate 320Gb SATA2 HDD
* Fuente PowerCooler PS-1050HE de 1050W ATX PS

Si bien los sistemas que se incluirán en los gráficos no son comparaciones directas (por el procesador), nos dará una noción del posicionamiento en rendimiento de la plataforma de AMD-Gigabyte.

Los modelos con chipset P55 (sin importar el fabricante) emplean el procesador Core i7 870 a 2.93 GHZ con las tecnologías TurboBoost y HT habilitadas. Para todos los modelos, incluido el de AMD, las memorias estarán configuradas a 1600 MHz (8-8-8-24) y la tarjeta será la Radeon HD 5850 de 1GB GDDR5.

Programas Informativos:

* Drivers & Software
* AMD Overdrive
* CPUz
* Sandra Lite 2009

Overclocking:

* AMD Overdrive

Tests Sintéticos:

* 3DMark Vantage
* CPU RightMark Lite
* PassMark Performance Test 7.0
* Cinebench R10
* HDTach

Tests Científicos:

* Science Mark - Molecular Dynamics

Timedemos Juegos:

* Crysis Warhead - Ambush Flythrough
* Far Cry 2 - Ranch Small

Realtime:

* Call of Juarez: Bound in Blood

Programas Informativos

Drivers & Software



Como siempre, Gigabyte ofrece una instalación sencilla y práctica con su sistema Xpress Install donde se encuentran todos los controladores indispensables del producto, incluido el de la empresa NEC para dar soporte a los dos puertos USB 3.0.



Al igual que en sus productos basados en Intel, Gigabyte incluye utilidades para mejorar la experiencia frente al ordenador. Por ello contamos con las aplicaciones Easy Tune 6, G.O.M (para obtener datos del sistema), @Bios (para actualizar el Bios desde el sistema operativo), Easy Energy Saver, entre otras cosas.

AMD Overdrive



Para completar la instalación de utilidades, agregamos el AMD Overdrive 3.1.0 cosechando gran cantidad de información acerca del funcionamiento de todos los componentes. Si queremos manipular la configuración del procesador, bus y memorias sin tener que acceder al Bios, aquí podemos comenzar.



Con excelentes temperaturas de trabajo, se puede apreciar cómo trabaja cada núcleo con su respectivo porcentaje de uso.

CPUz



Con la ventana anterior nos damos cuenta que se trata del procesador Phenom II X3 730 de tres núcleos siendo una pieza fundamental para exprimir al producto de Gigabyte aunque siempre existe la alternativa de optar por un X4, especialmente para aplicaciones que realicen múltiples tareas.



Configuramos a las memorias DDR3 a 1600 MHz con unas latencias de 8-8-8-24 (igual que en las plataformas de Intel) en modo Dual-Channel. Prácticamente no han surgido inconvenientes al respecto aunque hay que tomar precauciones para evitar algunos reinicios imprevistos.



El programa manifiesta de forma correcta el modelo en cuestión con sus respectivos chipsets. La versión del Bios parece ser la última disponible, al menos así lo he visto reflejado en su página oficial. Por otra parte, tenemos a la tarjeta Radeon HD 5850 funcionando en óptimas condiciones a 16x.

Sandra Lite 2009



Con el Phenom X3 a 2.8 GHz conseguimos un resultado similar en referencia al MA790FXT-UD5P compitiendo fuertemente respecto a otras plataformas avanzadas con chipsets AMD.



Indudablemente el X3 720 mantiene su rendimiento sin decaer en lo absoluto logrando resultados que compiten con otras soluciones como el Athlon II 435 y Phenom 9550, aquí el 790FXTA-UD5 tiene todas las herramientas necesarias que el usuario pueda exprimir al máximo la plataforma 790FX ya que en el ámbito de la Multimedia dispone de excelente sonido, red y conectividad.



Las memorias logran un interesante comportamiento gracias al controlador de memoria integrado al procesador Phenom II donde las bajas latencias juegan un punto a favor.

Overclocking

Para iniciar el proceso de OC vamos a emplear la aplicación AMD Overdrive.

AMD Overdrive



Con un poco de paciencia y algunos conocimientos previos alcanzamos un bus de 225 MHz con el multiplicador a 16.5 generando así una velocidad para el procesador de 3.7 GHz. Sin dudas Gigabyte demuestra estar a la altura de las circunstancias proporcionando un overclock notable que puede incrementarse con más pruebas o bien con mejores componentes.

Tests Sintéticos

Veamos ahora cuales son los resultados de las pruebas de performance:



3DMark Vantage

Junto a la HD 5850 conseguimos un puntaje contundente que puede incrementarse ya sea aplicando OC u optando por un mejor procesador. No obstante tenemos una idea de lo que puede llegar a dar la plataforma de AMD/Gigabyte.



Aquí se aprecia de qué forma se ubica el 790FXTA-UD5 por debajo de plataformas P55 (sin importar el fabricante) donde el OC toma notoriedad al aportar un fuerte incremento en el resultado superando la barrera de los 12.000 puntos.



Aún con OC (a 3.7 GHz) el Phenom II X3 no puede hacer frente a soluciones de Intel actuales (Dual-Channel DDR3); incluso los Phenom II X4. Sin embargo debemos tomar en cuenta también la relación de costo dado que en esta oportunidad tenemos a mano las últimas tecnologías (USB 3 y SATA 3) siendo el precio favorable (en su conjunto) a AMD.

CPU RightMark Lite



El X3 720 junto a la plataforma 790FX (A) mantiene un promedio acorde al esperado donde el OC nuevamente logra aumentar el rendimiento de forma estrepitosa ya que obtenemos 10 fps más de mejora. Además vale recordar que Intel emplea HT y Turbo boost lo cual se ve reflejado en los fps finales.

PassMark Performance Test 7.0



El promedio compuesto que arroja la aplicación luce bastante competitivo, especialmente con la configuración OC.



Las memorias DDR3, que emplean la misma configuración en todos los sistemas, arrojan un valor totalmente bienvenido ligeramente por debajo de otro producto de Gigabyte, el P55A-UD6.

Cinebench R10



Iniciamos el proceso para generar resultados tanto en modo de un solo núcleo como múltiples núcleos; la experiencia es gratificante dado que arroja valores admisibles, dentro del entorno AMD.



Si configuramos por defecto el sistema se notan las diferencias con respecto al P55 (que además posee un CPU de cuatro núcleos lo cual explica la gran diferencia) pero si aplicamos OC se achica la brecha manifestando que el procesador Phenom II tiene mucho para ofrecer.

HDTach



Le SB 750 junto al disco rígido de Seagate SATA 2 (320 GB) mantiene su grado de desempeño (al igual que con otros fabricantes, MSI incluido) con Burst Speed de 237 MB/seg y una lectura promedio de 65.8 MB/seg.

Tests Científicos

Science Mark - Molecular Dynamics



El X3 720 logra un buen papel ubicándose de forma digna por debajo del resto de las soluciones aunque con OC el tiempo de espera se ve reducido hasta alcanzar los 44.7 segundos, un logro para considerar.

Timedemos Juegos

La plataforma 790FX de gigabyte también se toma en cuenta como alternativa para Gaming ya que dispone de las habilidades para aumentar frecuencias y aporta tres ranuras PCIe para CrossfireX (16x-16x-8x) con el objetivo de cosechar la mayor cantidad de fps posibles.

Crysis Warhead - Ambush Flythrough



La Radeon HD 5850 obtiene alrededor de 50 fps (dos más con OC) que si bien es un buen resultado se nota las limitaciones del sistema (principalmente del procesador). En estos casos, conviene migrar por un modelo X4 ya que el juego Crysis utiliza varios núcleos a la vez.

Far Cry 2 - Ranch Small



En el Far Cry las diferencias se vuelven más notables (dentro del gráfico, puede ser mejor en otros aspectos). De todas maneras el costo de armar una máquina de Gaming puede ser beneficioso, principalmente si la exigencia no es sumamente elevada.

Realtime

Finalmente ejecutamos las pruebas en tiempo real de la siguiente manera:

Call of Juarez: Bound in Blood



En principio el 790FXTA-UD5 manifiesta una línea de jugabilidad atractiva que aumenta al configurar en modo OC hasta alcanzar un promedio de casi 129 fps. Esto demuestra que se encuentra a la altura de las circunstancias.



No estamos muy lejos del P55A-UD6 si aplicamos Overclock donde al parecer incrementar los GHz del procesador tiene sus frutos. En términos generales, el 790FXTA-UD5 junto a un buen Phenom II brindará un desempeño digno para jugar a los títulos más populares como aquellos con soporte de DX11.

Conclusión:

Es imposible negar todas las prestaciones que ofrece Gigabyte en su modelo 790FXTA-UD5, donde la frutilla del postre radica en la implementación del 333 Onboard Acceleration brindando compatibilidad de USB 3.0, SATA 3.0 y 3x Power USB en caso de instalar en el futuro dispositivos compatibles.

Su rendimiento a nivel general resulta totalmente aceptable, y aumenta considerablemente cuando aplicamos OC, manteniendo las altas velocidades de operación gracias en parte a la gran calidad de construcción, capacitores sólidos japoneses, fases de poder, y por supuesto, la refrigeración que abarca casi todo el PCB (con excelente sujeción).



Sin dudas, aquel usuario que necesita migrar a una plataforma AMD avanzada para cubrir todas las necesidades, incluso en Gaming (con soporte de 3-Way CrossfireX) el producto de Gigabyte 790FXTA-UD5 resulta una de las mejores opciones lo cual merece su respectivo premio provisto por MaximoPC.

Puntos Fuertes:

* Construcción y diseño (Ultra Durable 3).
* ¡333 Onboard Acceleration! (USB 3.0, SATA 3.0 y USB Power 3x)
* Tecnologías Dual-Bios, Easy Energy Saver y Smart Backup (RAID Plug & Play).
* Soporta memorias DDR3 hasta 1866 MHz.
* Gran capacidad de Overclock.
* Bios completo e informativo.
* Panel trasero completo.
* Soporta CrossfireX (hasta tres tarjetas PCIe 2.0).

Puntos Débiles:

* Vendría bien una nueva actualización de Bios para mejorar la compatibilidad (en especial con memorias).

Más información: www.alkon.com.ar.
