Review de MSI R5770 Hawk

Si buscamos exprimir al máximo todo el rendimiento de una Radeon HD 5770 manteniendo estilo, eficiencia y calidad tenemos, por parte de MSI, la R5770 "Hawk" para cumplir con las expectativas de forma categórica.

Presentación:





MSI siempre se encuentra constantemente innovando sus productos para acercar al usuario la mayor calidad posible aprovechando la arquitectura del producto a su máximo exponente, especialmente en las ediciones Lightning de placas de video (N260GTX, N275GTX, etc ). En esta ocasión, implementando las mismas características, incursiona en modelos de gama media de AMD como la Radeon HD 5770 mejorando las frecuencias de operación y por consiguiente su refrigeración.

En la portada figura el avión invisible F-117 (de ahí supongo viene la palabra Hawk, del juego de aviones) donde apreciamos algunas características destacables del modelo en cuestión tales como el CrossfireX y ATI Eyefinity (varios monitores en simultáneo). Además podemos tener un pequeño adelanto de como luce la tarjeta de video con explicaciones avanzadas de los componentes que la conforman.





Las especificaciones figuran del lado posterior aunque lo realmente interesante es el contenido proporcionando un manual, guía rápida, DVD con controladores y aplicaciones (AfterBurner para OC), adaptador DVI-VGA, cable de alimentación PCIe a Molex y dos pequeños cables (puntos V-Chek) para medir los voltajes de la placa.

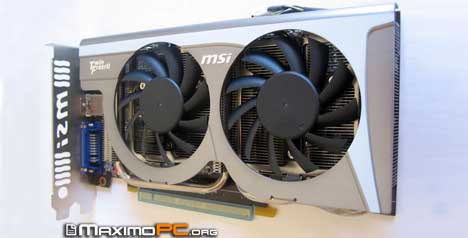

Aquí yace la R5770 Hawk con unas dimensiones de 208 x 111 x 35 mm y un peso considerable de 502 gramos lo cual resulta recomendable ajustarla buen al gabinete para evitar cualquier inconveniente en el futuro. Esto se debe en gran parte al sistema de refrigeración Twin Frozr II de doble fan para remover el calor con gran intensidad convirtiéndose en la Radeon HD 5670 con mejor calidad y eficiencia hasta la fecha (que seguramente se verá reflejado en el precio final).

Por si fuera poco cumple con los estándares de calidad "Militar" dado que dispone de capacitores sólidos (Hi-c CAP) aumentando la vida útil del producto otorgando mayores posibilidades de Overclock manteniendo la estabilidad. De hecho la frecuencia inicial del GPU es muy superior al modelo de referencia de AMD.



El disipador que cubre todo el frente del PCB (especialmente diseñado por MSI) funciona con tres grandes heatpipes (parecen de un grosor de 8mm) en diferentes direcciones para distribuir el calor y quitarlo rápidamente (gracias al Dual-Fan). Indudablemente cosecharemos menores temperaturas de operación que cualquier otro sistema.





La R5770 Hawk presenta un diseño PWM de 7+1 fases con el fin de brindar mayor capacidad de energía al GPU para que pueda funcionar a altas frecuencias. Por ello la disipación es un punto fundamental y para que funcione correctamente necesita del conector PCIe de 8 pines ubicado en uno de los extremos del PCB negro.

Si el usuario quiere verificar con sus propias manos los voltajes al instante, MSI incluye puntos V-Chek para medirlos mediante un multímetro o tester siendo en este caso el que figura en la imagen el de las memorias (el del GPU se encuentra en el otro extremo). Para una mejor medición se incluyen los cables adicionales para las puntas del Tester que hemos visto en el contenido.



La placa ocupa doble Slot con una segunda ranura para ventilación mientras que la primera alberga a las salidas de video: Displayport, HDM y DVI. Esto resulta útil a la hora de armar una configuración de tres monitores (uno para cada salida) sin adaptadores ni gasto extra gracias a la tecnología ATI Eyefinity.





Volteando la tarjeta (en la otra cara del PCB) encontramos el resto de los módulos de memoria GDDR5 que forman un total de 1GB. Si bien funcionan sin disipación hubiera estado mejor disponer de alguna solución al respecto. MSI emplea memorias de Samsung (K4G10325FE-HC04) con una interfaz de 128-bit.



En este sector se localiza el conector para CrossfireX en caso de incrementar el rendimiento en juegos mejorando así la jugabilidad (sobre todo en la cantidad mínima de fps).

Vale destacar la protección que incorpora MSI en todos sus conectores (incluido el PCIe) para protegerla del transporte o de la manipulación involuntaria.

Especificaciones Técnicas:

* Graphics Engine: ATI Radeon HD 5770
* Bus Standard: PCI Express x16 2.1
* Memory Type: GDDR5
* Memory Size(MB): 1024
* Memory Interface: 128bit
* Core Clock Speed(MHz): 875
* Memory Clock Speed(MHz): 4800
* Display Ouput(Max Resolution): 2560x1600
* RAMDACs: 400

Características GPU:

* Microsoft DirectX 11 Support
* ATI Eyefinity Technology
* ATI Stream Technology
* 40 nm Process Technology
* 2nd Generation TeraScale Engine
* Microsoft Windows 7 support
* ATI CrossFireX™ Technology
* Enhanced Anisotropic Filtering
* Accelerated Video Transcoding
* HDMI 1.3 Support
* Dolby TrueHD and DTS-HD Master Audio Support
* ATI PowerPlay™ Technology Enhanced Support for GDDR5 memory
* ATI Avivo™ Technology Enhanced Unified Video Decoder 2 (UVD 2)

Evaluación:

Utilizamos el sistema operativo Windows 7 de 64 bits por medio de los drivers Catalyst 10.3 ejecutando programas informativos y de performance en diferentes resoluciones destacándose la de 1920x1200 y de 2560x1600. Mediremos las temperaturas de operación tanto en modo reposo como en Full y aplicaremos la tecnología DirectX 11 para demostrar su nivel de rendimiento en este aspecto. También evaluaremos su grado de Overclocking mediante la aplicación propietaria de MSI, AfterBurner.

La máquina de prueba se compone así:

* Intel Core i7 965 Extreme Edition
* Intel Desktop Board DX58SO
* Corsair DDR3 1600 MHz 4GB Kit Dual Channel
* Seagate 320Gb SATA2 HDD
* Fuente PowerCooler PS-1050HE de 1050W ATX PS

Programas Informativos:

* Drivers & Software
* GPUz

Overclocking:

* MSI AfterBurner

Tests Sintéticos:

* 3DMark Vantage
* Unigine - Heaven Benchmark - DX11

Timedemos Juegos:

* Crysis WarHead
* Far Cry 2
* Resident Evil 5
* Dirt 2 - DX11

Realtime:

* Call of Duty: Modern Warfare 2
* Bionic Commando
* Aliens VS Predator - DX11

Temperaturas:

* Idle
* Full

Programas Informativos

Drivers & Software



Una vez que instalamos la tarjeta analizamos el contenido a nivel software que otorga MSI al consumidor para aprovechar al máximo la experiencia de la supuesta adquisición. En principio tenemos la posibilidad de instalar los controladores (Catalyst) aunque recomendamos ir directamente a la página de AMD para descargar la última versión (que seguramente tenga optimizaciones para el producto en cuestión).



Para manipular los voltajes, frecuencias y demás existe la aplicación AfterBurner que no debe estar ausente en el sistema operativo ya que brinda comodidad y rapidez.

GPUz



El GPU Juniper tiene un proceso de fabricación de 40nm, dispone de un total de 800 Stream Processors, 16 ROPs, soporte de DX11 y Shader Model 5.0. Se destaca principalmente la frecuencia del GPU que funciona ahora a 875 MHz nativos contra los 850 MHz de un HD 5770 estándar. Por otro lado las memorias GDDR5 permanecen intactas (1200 MHz).

Overclocking

MSI AfterBurner



La aplicación actual difiere bastante al visto anteriormente en otros modelos de la misma empresa, ahora es mucho más práctico con un diseño elegante que puede modificarse según a gusto del usuario (podemos cambiar diferentes "Skins"). Podemos modificar el voltaje del GPU, su frecuencia y el de las memorias sumando también las revoluciones de fan (en porcentaje). Incluso permite ver los valores actuales del funcionamiento de la placa (temperaturas por ejemplo) en otra ventana.



Aplicamos OC obteniendo excelentes resultados donde alcanzamos en principio 975 MHz para el GPU y 1280 MHz para las memorias. Si no es suficiente podemos seguir aumentando como a 1000 MHz / 1300 MHz aunque a partir de estos valores se necesita ir probando cual es la configuración más estable.

Una vez encontrada la configuración de OC exitosa, permite guardar hasta 5 perfiles de manera tal que si ejecutamos un juego podemos activar, por ejemplo, el perfil "4" con mayores valores.

Tests Sintéticos

3DMark Vantage



La MSI R5770 Hawk consigue el mejor resultado para una Radeon HD 5770 al obtener 11153 puntos demostrando su gran nivel de rendimiento gracias a su OC de fábrica más los Catalyst 10.3 optimizados para ello.



Con la frecuencia a 975 MHz cosechamos una mejora del 5% que puede aún incrementarse debido a la gran capacidad de OC de la tarjeta Hawk.



En "High Presets" la palca de video se sitúa un una posición súper competitiva liderando su franja frente a otros modelos tales como el Sapphire Vapor-X o la HD 5750. En CrossfireX podríamos obtener un rendimiento ligeramente superior a una Radeon HD 5850 aunque habría que realizar comparaciones a nivel precio para ver si conviene realmente.

Unigine - Heaven Benchmark - DX11



Directamente analizamos el modo DX11 que soporta la R5770 Hawk nativamente. Aquí el promedio se ubica en los 24.5 fps aprovechando toda la arquitectura de video en todo su esplendor. Por otro lado, claramente se notan ciertas limitaciones en resoluciones altas con dicha configuración, en parte por la interfaz de memoria de 128-bit.



Con OC, a través del MSI AfterBurner, podemos aumentar ese promedio por 2 fps más.

Timedemos Juegos

Crysis WarHead



En 1920x1200 supera por poco a la serie Vapor-X de Sapphire (con 860 MHz de GPU) logrando un importante resultado donde se distancia de forma contundente respecto a las Radeon HD 5750.



Cuando aplicamos filtros, al menos en la expansión del Crysis, no se aprecian diferencias significativas entre distintos fabricantes lo cual la aplicación de OC en estos casos vale muy poco.



Si bien la resolución de 2560x1600 no resulta recomendable para este tipo de tarjeta aunque si es interesante conocer su desempeño; nuevamente aquí no se notan diferencias aportando poco. Si buscamos alcanzar un promedio de jugabilidad conviene migrar a productos superiores (HD 5850).

Far Cry 2



Este juego es menos exigente alcanzando un valor de 45 fps igualando a la Sapphire Vapor-X debido a la aplicación de filtros (Antialiasing).



En 2560x1600 obtenemos casi el mismo promedio anterior, aquí se destaca al configuración CrossfireX que entre dos R5770 Hawk sería deslumbrante.

Resident Evil 5



Excelente desempeño por parte de la R5770 de MSI al lograr 72 fps en 1920x1200 sin preocupaciones de temperatura altas ni nada por el estilo. Incluso el sistema de refrigeración es silencioso en cargas gráficas pesadas.



Mantiene su gran nivel en modo DX10 al igual que una Vapor-X. Si bien en rendimiento por defecto a resoluciones altas son similares, el producto de MSI tiene mayor capacidad de OC, mejores componentes y prestaciones extras lo cual seguramente inclinarán la balanza a favor de esta última, si el bolsillo lo permite.

Dirt 2 - DX11



Ahora si llega el momento de utilizar el modo DX11 en un juego, en esta oportinidad el Dirt 2 donde aporta una performance impecable al conseguir 45 fps por encima de otros. Indudablemente la optimización de los drivers influyen considerablemente en el resultado final.



Es curioso como en esta configuración cosechamos casi el mismo (o menos) que una HD 5750; recién a partir de una HD 5850 se pueden notar cambios importantes en DX11.

Realtime

Call of Duty: Modern Warfare 2



En el ámbito de la prueba de tiempo real directamente probamos a 2560x1600 con filtros logrando una línea de jugabilidad estupenda proporcionando un mínimo de 43 fps con un promedio general de casi 68 fps ideales para disfrutar a gran calidad este juego bélico de acción en primera persona.



Haciendo una comparación más extensa observamos la posición que toma respecto al resto lo cual demuestra realmente su potencial. En juegos con buenos gráficos (pero no demandantes) podemos elevar la calidad al máximo sin problemas.

Bionic Commandoc



Cuando el nivel de exigencia en sombras y texturas aumenta (a pesar de tener 1GB) se nota la penalidad en la máxima resolución disponible donde el mínimo se ubica en 24 fps. No obstante tomando en cuenta estos valores de prueba, a 1920x1200 con opciones intermedias tendremos la configuración justa de suavidad para disfrutar del juego.

Aliens VS Predator - DX11



Seleccionamos el DX11 (en la misión del Predator) donde la habilitación de sombras y ambient occlusion impactan fuertemente en la disminución del rendimiento pasando de 30 fps a 36 fps aproximadamente. De todas maneras la R5770 es una alternativa adecuada para monitores de 22 pulgadas.

Temperaturas

Con el cooler Twin Frozr II para refrigerar al GPU y otros componentes vamos a medir las temperaturas por medio del programa GPUz en modo reposo (Idle) y en Full aplicando a este último el GPU Caps Viewer - Fur para alcanzar el 100 % de uso de GPU. Las revoluciones de los dos fanes estarán configuradas de forma automática.

Idle



Con la tecnología ATI PowerPlay, disminución automática de las frecuencias si no hay cargas gráficas intensas, obtenemos alrededor de 43 grados con la velocidad de los fanes al 35%, absolutamente silencioso.

Full



Recordando que la placa de MSI tiene Overclock de fábrica se espera mayores temperaturas, por ello MSI implementa el Twin Frozr II y componentes militares por lo cual cosechamos finalmente un límite de 73 grados que, por lo visto y experimentado, no supera por un tiempo determinado este valor confirmando su eficiencia en este aspecto. Por otra parte la sonoridad se mantiene a niveles admisibles.

Conclusión:

Ya sabíamos que la Radeon HD 5770 es una buena opción para Mainstream en placas de video dado que aporta un excelente rendimiento con soporte de DX11, ATI Eyefinity (con tres salidas independientes de video) y ATI Stream. Con estas características iniciales, MSI ha decidido mejorar considerablemente dicho GPU mejorando la calidad de los componentes (Clase Militar) con mayor diseño de fases de regulación de poder y un cooler de doble fan denominado Twin Frozr II para aportar frescura sin afectar o molestar el oído humano.



Además de su sobresaliente desempeño, que ha liderado muy bien en todas las pruebas de este artículo, ofrece una gran capacidad para aplicar Overclock dado que permite conseguir valores altos de trabajo (1000 MHz para el GPU por ejemplo), que pueden manipularse directamente con el software AfterBurner sin complicaciones para el usuario. Para aquellos entusiastas, resulta útil los puntos de verificación V-Check para medir los voltajes del GPU y memorias por medio de un Tester obteniendo así datos precisos.

MSI propone una tarjeta de video diferente que aprovecha al límite todas las prestaciones del GPU de AMD/ATI convirtiendo al producto R5770 Hawk en un verdadero avión debido a su rapidez de procesamiento (con algunas limitaciones claro) en configuraciones avanzadas. Si bien estas características influirán en el costo final, realmente merece nuestro premio mayor.

Puntos Fuertes:

* Rendimiento sobresaliente.
* Clase militar.
* Diseño PWM de 7+1 fases.
* Brinda puntos V-Check para medir los voltajes con un Tester.
* 1GB de memoria GDDR5.
* Refrigeración eficiente y silenciosa (Twin Frozr II).
* Ofrece salidas DisplayPort, DVI y HDMI.
* ¡Gran capacidad de OC!

Puntos Débiles:

* Algunos módulos de memoria no presenta disipación alguna.
