Review de Asus P7H55D-M EVO

Asus nos trae en esta oportunidad una mother para el sector mid high-end para procesadores i3 e i5 de intel, con muy buenas características.

Siendo este mi primer review de mother, me emocionó probar un producto de asus, tan interesante y prometedor como es el P7H55D-M EVO.

Presentación:

Empecemos como siempre, viendo la caja:



Apenas vemos la caja, podemos conocer algunas de sus características:

- USB 3.0: Dos puertos USB 3.0, provenientes de una controladora NEC.

- HDMI: Acompañando a las salidas VGA y DVI.

- GPU Boost: Permite overclockear desde windows el igpu, dentro de los micros i3 e i5, y de otras plataformas similares.

- 8+3 Phase: La etapa de potencia del micro está diseñada para soportar exigencias, y overclock.

Ya viendo esto, no podemos dejar de interesarnos en este motherboard.

Sigamos viendo cómo continúa esto, viendo qué contiene:



El bundle que integra este porducto, es bastante simple, incluye el backpanel, manual, dvd de drivers y aplicaciones, un cable IDE ( ¡LARGA VIDA A LOS PATA! ;)), 2 cables SATA, y lo que resalta respecto del resto de las cosas, dos adaptadores Q-Connector, uno USB y el otro del panel de botones. Estos adaptadores, simplifican el proceso de conexión/desconexión, al poder conectarles todos los cables, y luego conectarlos directo al mother. La idea, es sencillamente, excelente.

Y así llegamos al mother:

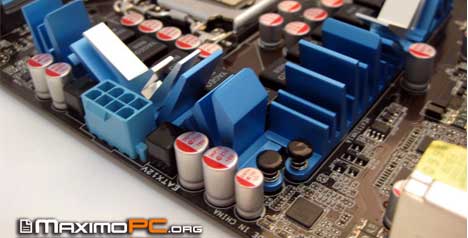

Lo primero que me llamó la atención fueron la presencia de disipadores en los mosfets.



Esto ya de por sí, es un indicador para la orientación overclocker y entusiasta del mother. Tengo que confesar que al ver las dimensiones del disipador del chipset, dudé que fuera capaz de refrigerarlo... pero felizmente me equivoqué y logró manejar convenientemente el calor durante todas las pruebas (que ya van a llegar, no se impacienten). Siguiendo la orientación overclocker, noté que TODOS los capacitores presentes en el mother son del tipo blindados, lo que asegura una mayor vida útil, y durabilidad. En líneas generales, la disposición y distribuvión de los componentes es bastante cómoda y agradable. Una característica bastante interesante de los zócalos de memoria, llamada Q-Design, es que uno de sus extremos no tiene palanca y las memorias calzan a presión. Lo novedoso del sistema, es que reducen el espacio que necesita reservarse para la memoria. De esta manera, se puedieron hubicar 4 de los conectores SATA entre las memorias y el slot pcie 16x, sin ningún problema. Buenísima la idea.

Siguiendo con las prestaciones de performances vemos junto al conector ATX 24 pines, un pulsador con la leyenda "MemOK":



Esta característica propietaria de Asus, es sencillamente genial. La utilidad de esta función, es configurar de modo automático los valores de latencias para que las memorias funcionen de manera apropiada en el mother, y poder solucionar problemas de incompatibilidad o configuraciones complicadas de las memorias. Realmente un acierto para ayudar a los armadores novatos, y algunos no tan novatos.

Siguiendo con el control del overclock, se incluye un chip Winbond W83667HG para el control de los voltajes y clocks en el motherboard:



La solución de sonido al igual que la de red, pertenecen a Realtek:





Cuando giramos el motherboard, y revisamos las salidas presentes en el backpanel, nos encontramos con esto:





Las salidas presentes en el mother, son las normales y razonables a esperar en todos los mothers. Tenemos salidas/entradas de audio analógicas (capacez de 7.1) y una salida digital de audio, Lan, Firewire, esata, DVI, VGA, HDMI, PS2 para teclado, y 6 puertos USB. Pero cuando vemos los colores, encontramos 2 de color gris (para dispositivos como ser teclado y mouse), 2 rojos que son standard 2.0, y en azul los chicos nuevos del barrio: 2 USB3.0, manejados a través de líneas pcie exlusivas directas del chipset, y bajo un chip NEC:



Ya vimos el motherboard por fuera, ahora veamos el bios:















El bios es bastante completo, con todos los parámetros que se pueden pedir para overclockear a gusto (y más también :p). Podemos conservar hasta 8 perfiles distintos de configuración del bios, para elegir los distintos overclocks que deseemos. También tenemos la configuración de acceso al Express Gate.

Ya que hablamos del Express Gate, es un excelente momento para probarlo:



Apenas iniciamos el sistema, con la opción del express gate habilitada, nos aparece este menú temporal. Permite seguir de largo con el proceso de booteo (e iniciar el SO instalado en el HD), apagar, o iniciar el Express Gate en sí, propiamente dicho.









De qué se trata esto? Es un pequeño linux que se alberga en el disco rígido (sin formateos ni nada por el estilo, al mejor estilo del Wubi que se incluye con la distribución de Ubuntu), y que se puede iniciar por petición de acceso del bios (por supuesto, después de haber sido instalado desde el Windows). Esta caracterísitca es bastante interesante, porque nos evita la necesidad de instalar cargadores de booteo (Lilo, Grub, etc). La función principal de este linux, es que el usuario, pueda iniciar un navegador web (capaz de visualizar videos de youtube por default), skype, servicio de mensajería, y ver algunas fotos... incluso teniendo un sistema operativo totalmente dañado. Realmente, es una función interesante y práctica. Si algo le agregaría, es un navegador de archivos, para poder trabajar sobre los datos del disco rígido desde este mismo linux, para recuperar datos... pero eso es ya un tema aparte...

Ya vimos el motherboard, su bios, y el Express Gate. Pero qué otras prestaciones mas vienen con el mother?

Especificaciones Técnicas:

CPU Intel® Socket 1156 Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/ Pentium®
Chipset Intel® H55 Express Chipset
Memory 4 x DIMM, Max. 16 GB, DDR3 2133(O.C.)*/1333/1066
Expansion Slots

1 x PCIe 2.0 x16

2 x PCIe 2.0 x1 (2.5GT/s, gray slots)

1 x PCI
VGA Multi-VGA output support: HDMI, DVI-D, RGB
Storage

Intel® H55 Express Chipset: 6 xSATA 3.0 Gb/s

Marvell 88SE6111: 1 xUltraDMA 133/100 + 1 xExternal SATA 3.0 Gb/s (eSATA)
LAN Gigabit LAN Realtek® 8112L
Audio Realtek 8-Channel High Definition Audio CODEC
IEEE 1394 VIA® 6315N: 2 x 1394a
USB

NEC® USB 3.0 controller: - 2 x USB 3.0

Intel® H55 Express: - 10 x USB 2.0
ASUS Unique Features

ASUS Xtreme Design

ASUS Exclusive Overclocking Features

ASUS Xtreme Phase

ASUS Exclusive Features

ASUS Quiet Thermal Solution

ASUS EZ DIY
Overclocking Features

Precision Tweaker 2

SFS (Stepless Frequency Selection)

Overclocking Protection
Back Panel I/O Ports

1 x D-Sub

1 x HDMI

1 x External SATA

1 x S/PDIF Out (Optical)

1 x IEEE 1394a

1 x LAN(RJ45) port

4 x USB 2.0/1.1

8 -Channel Audio I/O

1 x PS/2 Keyboard (Purple)

2 x USB 3.0/2.0 ports

1 x DVI-D
Internal I/O Connectors

3 x USB connectors support additional 6 USB ports

1 x IDE connector

1 x IEEE 1394a connector

1 x CPU Fan connector

1 x Power Fan connector

6 x SATA 3.0Gb/s connectors

1 x Chassis Fan connector (1x4-pin)

Front panel audio connector

1 x S/PDIF Out Header

1 x 24-pin ATX Power connector

1 x 8-pin ATX 12V Power connector

System Panel(Q-Connector)

1 x COM connector

1 x Clear CMOS jumper

1 x MemOK! button
BIOS 64 Mb Flash ROM , SPI, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories

User's manual

1 x I/O Shield

1 x UltraDMA 133/100 cable

2 x Serial ATA 3.0Gb/s cables

2 in 1 Q-connector
Support Disc

Drivers

Anti-virus software (OEM version)

ASUS Update

ASUS Utilities
Form Factor uATX Form Factor 24.5 cm x 24.5 cm

Obtenidas de la página de Asus. Para más información, click aquí.

Evaluación:

La máquina de prueba donde se analizó dicho producto es la siguiente:

* Intel Core i5 661
* 2x2GB PC1333 DDR3 Kingston CL9
* HD WD25000JS
* PSU PS600SS Power Cooler
* Monitor Dell S2209W

Programas Informativos:

* CPU-Z
* GPU-Z

Overclocking:

* Turbo V
* CPU-Z

Tests Sintéticos:

* 3DMark 06
* 3DMark Vantage
* PassMark Performance Test 7.0
* Cinebench R10
* Cinebench R11.5
* PCMark Vantage
* Everest 5.30 CPU/Memory tests
* SiSoft Sandra Lite 2010

Timedemos Juegos:

* Resident Evil 5
* Uningine Tropics 1.2
* Uningine Heaven 2.0

Reproducción de contenido Full HD:

* Sin aceleración por Hardware
* Con aceleración por Hardware

Programas Informativos

Drivers





Al iniciar el DVD de drivers, nos invita a instalar el Express Gate. Si continuámos con las pestañas de esa ventana, podemos instalar el juego completo de drivers para la plataforma, aplicaciones variadas, y los porgamas propios de Asus, que a continuación veremos...

Ai Suite



Este programa nos informa el estado actual del microprocesador (velocidad, temperaturas, voltaje, uso, etc), y del consumo energético. Pero si queremos hacer algún cambio en los parámetros, tenemos que iniciar el EPU...

EPU-6 Engine







Con este programa, podemos elegir configuraciones de la plataforma, para modificar el consumo energético, y reducir la cantidad de energía con su consiguiente reducción de CO2 generado. Como se imaginarán, además de reducir la velocidad, también se tiene cierto control para overclockear, y se pueden almacenar estas configuraciones en distintos perfiles, que podrán accederse también desde el Ai Suite.

Turbo V



Hasta ahora, vimos los programas diseñados para reducir el consumo energético... pero también tenemos la opción de overclockear... y para eso se utiliza el Turbo V:

La cantidad de opciones disponibles para modificar, son bastante amplias (claro que no como el bios), pero son las suficientes para poder lograr un overclock aceptable. Podemos modificar bus, voltajes varios y la frecuencia del igpu. Cubre las necesidades de un usuario normal...

CPU-Z



Aquí tienen una captura del CPU-Z identificando el ya conocido i5-661.

GPU-Z



Nuevamente, nada emocionante por aquí. Se trata del igpu que acompaña al i5-661.

Overclocking

Debido a que se trató de mi primer review de motherboard, decidí mantenerme dentro de los límites de la seguridad, por lo que utilicé únicamente la aplicación de Asus para realizar el Overclock. Sé que varios usuarios lo hubieran prefieren desde bios, pero en esta ocación deberan conformarse con la solución desde Windows (el Turbo V en esta ocación):



Subiendo apenas el voltaje del micro, pude obtener un aumento de la velocidad del cpu del 13% (de 133 a 150), y un casi 7% de overclock en el igpu (de 900 a 966).

Y aquí la correspondiente captura del CPU-Z:



Y con esto, ya tenemos todas las piezas en su sitio... Ahora, a benchear!

Tests Sintéticos

3DMark 06

Aunque no es la última versión, sigue tratándose de un excelente programa para benchear plataformas gráficas. Veamos cómo se comporta:



Un puntaje de 2043, siendo el del cpu de 3501, es evidentemente muy limitado por el igp. Parece que sin placa de video aparte, no vamos a llegar muy lejos...

3DMark Vantage

Y así llegamos a la última versión de uno de los benchs de juegos mas conocidos en el mundo. Debido a las limitaciones de nuestro igp, es necesario configurar este bench para plataformas Entry.



Ahora sabemos su rendimiento en stock. Qué pasa cuando le aplicamos overclock?



Luego de notar algunas mejoras de rendimiento, es imposible preguntarse cómo nos hubica esto respecto de otras configuraciones.





Al comparar con otras plataformas, vemos que tanto el rendimiento del igpu como del cpu, comparado con la compentencia, es excelente. Incluso comparándolo con otros mothers basados en el mismo chipset, el Asus es el mejor.

PassMark Performance Test 7.0

Ahora llega el turno de este benchmark que incluye una gran variedad de cálculos y pruebas diferentes. Veamos cómo se comporta:







Nuevamente, vemos que el rendimiento de esta plataforma es igual o superior al de la competencia.

Cinebench R10

Este programa chequea el rendimiento de la pc, para el manejo de imágenes y videos.





Cinebench R11.5

Esta nueva versión del cinebench, al igual que la anterior, verifica el manejo de imágenes y videos de la pc, agregando nuevas rutinas. Veámos cómo se comporta en velocidades stock y con overclock:







Al aplicar overclock, vemos un sustancial incremento en el rendimiento del cpu, que ya de por sí es bastante bueno. Sin embargo, al rendimiento en OpenGL, no hay overclock que lo ayude.

PCMark Vantage

Este programa chequea también el rendimiento generalizado de la pc.



Y ahora con Overclock:



Everest 5.30 CPU/FPU/Memory tests

Utilizamos las rutinas de testeo de este programa tan útil para recopilar información de nuestra PC:







¿Qué diferencia tendrá en el rendimiento de las memorias, aplicar overclock?



Y nuevamente, vemos que el overclock mejora el ya de por sí buen rendimiento de esta plataforma.

SiSoft Sandra Lite 2010

Para terminar con esta rutina de benchs, vamos a darle paso a este antiguo compañero de andanzas para todos los que hacemos benchmarks, con su última versión.



El Memory Bandwith nos hubica nuestra plataforma en un nivel competitivo contra los Phenom II X4.



Para el manejo de contenido Multimedia, nuestra plataforma demuestra dificultades para dar alcanze al Phenom II X4 945, pero le sobra, para escaparles a otras plataformas de doble núcleo.



Con la relación de rendimiento Multinúcleo, vemos que el i5,se mantiene entre los i7 9xx y los Intel Core de 4 núcleos. Realmente, un rendimiento notable.

Timedemos Juegos

Resident Evil 5

Esta saga, ampliamente conocida, hace su aparición con la última versión, que puede sacar el jugo a las plataformas más modernas.



Configurando el juego, a lo máximo posible obtenemos un resultado sumamente desalentador. Bajemos un poco las exigencias...



Si bajamos un poco la resolución, mejoramos notoriamente el rendimiento... pero sigue siendo difícilmente suficiente para una plataforma gamer.

Sigamos bajando, a ver si podemos mejorar al más.



Aquí casi no vemos diferencia, respecto de la resolución anterior.

Apliquemos overclock, para ver si podemos rescatar algo más de rendimiento.

Nuevamente, el overclock no logra mejorar débil actuación para juegos de esta plataforma.



Comparándo nuestro resultados, vemos que si bien nuestro i5 con mother Asus resalta del resto de las plataformas, no logra ser suficiente para jugar de manera decente.

Uningine Tropics 1.2

Este programa, noes muestra unas hermosas playas tropicales, todo renderizado en 3D en tiempo real, y con imágenes de gran calidad. Veámos cómo se comporta nuestro equipo:



Con unos lastimosos 5.1 FPS promedio, tenemos que desaconsejar el uso de aplicaciones con intenso uso del gpu, para esta plataforma.

Uningine Heaven 2.0

Este último benchmar gráfico de la tanda, nos lleva a una fantástica ciudad construida sobre una isla flotante, conunos gráficos excelentes, y que también requieren un intenso uso del procesador gráfico.



Apliquemos overclock, a ver si logramos tener una mejor cantidad de fps.



De nuevo la historia se repite. El overclock poco puede ayudar al igpu, para tareas de intensivo poder gráfico.

Reproducción de contenido Full HD

Sin aceleración por hardware

Veamos cómo se comporta la reproduccion de contenido digital en alta definición.



Miren esas curvas!! Sí!! ahí en la imágen!! Qué gran y variable consumo de procesador que se tiene al reproducir contenido Full HD. Incluso, hasta se pueden notar algunos paros de la película con un uso tan alto del 19%.

Probemos habilitando la aceleración por hardware

Con aceleración por hardware



Al habilitar la aceleración por hardware, los paros en la reproducción desaparecieron, y el consumo de procesador escasamente supera el 3%.

Para reproducción de contido FullHD, esta plataforma se demuestra una vez más, que es completamente capaz de trabajar sin dificultades.

Conclusión:

Evidentemente, se trata de un mother muy sólido y potente, capaz de sacar lo mejor de un buen micro, como es el i5-661. Además, tiene muchísimas características interesantes, como ser el USB3.0 y el MemOK!, un buen diseño de Layout, y un buen diseño para soportar buen overclock.

Y para los que se preocupan por la temperatura del mother, descansen tranquilos que en iddle mantiene unos saludables 33C, mientras que en full apenas alcanza 65C. Nada para quejarse al respecto!

Tal vez, la única cosa que se extraña, es la ausencia de botones para el encendido y reseteo en el motherboard, moneda corriente en la mayoría de los motherboards disponibles en el mercado... pero no es algo crítico.

Mientras el futuro poseedor de este motherboard sea consciente que debe agregarle una placa de video de verdad a esta plaforma, no va a tener problemas de ninguna clase. Es más, el mother este se los vá a solucionar.

Puntos Fuertes:

* Disipasión de los Mosfet
* USB3.0
* 8+3 fases de potencia
* Permite overclock de micro, memorias, y hasta igp
* Zócalos de memoria Q-Design
* Conectores Q-Connector, para facilitar la conección del panel frontal
* Express Gate
* Excelente diseño y estética del Layout

Puntos Débiles:

* Le faltan botones de encendido y reseteo en el mother.

Más información: www.maximopc.org.
