Review de Jetway HA09 Hummer

Jetway nos acerca su producto basado en el chipset 890GX con video onboard y gran cantidad de prestaciones cumpliendo las necesidades que pide la gente en plataforma AM3.

Presentación:



Hacía tiempo que recibimos el último producto de Jetway, en este caso tenemos el privilegio de analizar su modelo HA09 que para mi gusto es un tanto básico dado que no podemos identificar a priori que tipo de chipset contiene a no ser que veamos detenidamente la portada; se trata del AMD 890GX con video integrado con soporte de las últimas tecnologías a excepción del USB 3.0 que viene pisando fuerte en los lanzamientos actuales de la mayoría de los fabricantes.



A pesar de disponer de una caja lo suficientemente grande, el contenido resulta estándar donde encontramos drivers (dvd), cables SATA, adaptador de alimentación Molex-SATA y su manual correspondiente. Ahora bien, también existe una "Switch Card" que lamentablemente no hay algún tipo de información dentro del producto que explique específicamente para que sirve, esta pequeña tarjeta cumple en realidad con la función de configurar al PCIe 2.0 de 16x a 16x ya que por defecto las dos ranuras PCIe de 16x que posee la placa base lo hacen automáticamente a 8x al estar configuradas para CrossfireX. Por ende si vamos a emplear una tarjeta discreta es recomendado instalar la switch card en el segundo slot.





Dando un vistazo general, la plataforma ATX (305mm X 245mm) luce bastante atrayente al ojo humano con una buena disposición de conectores, una importante refrigeración en los sectores más críticos y algunas otras características que aumentar el valor del mismo. También para no dejar dudas, hay algunas indicaciones acerca de sus principales tecnologías y la estrella del producto, el chipset 890GX + SB850. Por otra parte, además del soporte metálico en la base del socket CPU del motherboard existe otro más pequeño para el NB al tener una disipación un poco más pesada de lo de costumbre.

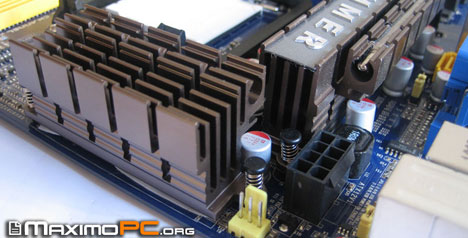

En la zona de mosfets contamos con una disipación pasiva agresiva formando la clásica letra "L" con capacitores sólidos de aluminio que reducen las temperaturas de trabajo aumentando así su ciclo de vida y por supuesto el nivel de Overclocking. En ese segmento se encuentra el conector extra de energía de 8 pines.



Aquí figura el socket AM3 que con una actualización de Bios (si se requiere) podemos acceder al poder absoluto mediante los nuevos procesadores de seis núcleos. Tenemos espacio suficiente para la instalación de coolers de gran envergadura.



Ofrece cuatro ranuras de memoria con arquitectura Dual-Channel que funcionan hasta 1333 MHz con una capacidad máxima de 16GB. Debajo se localizan los conectores IDE (para algún dispositivo "antiguo") y el de alimentación principal.





El NB tiene un disipador contundente que se comunica con otro por medio de un grueso heatpipe de forma tal de remover el calor de dicha zona para que este sea expulsado luego fuera del sistema. El 890GX contiene la Radeon HD 4290 compatible con la API DirectX 10.1 con una velocidad de operación de 700 MHz siendo sin dudas una de las soluciones onboard más rápidas en la actualidad; para mejorar la peformance incorpora memoria (Samsung) Sideport de 128MB DDR3-1333 dedicada exclusivamente que sumada a la memoria RAM compartida del sistema podemos obtener un híbrido interesante (UMA + Sideport).





El SB 850 tiene un disipador peculiar que cumple perfectamente su función de refrigerar al mismo ya que no genera demasiado calor, este se encarga de los seis puertos SATA 3.0 (6Gb/s) de forma nativa con soporte de RAID 0, 1,5,10 y JBOD. Al costado figuran los botones de Power y Reset siendo el primero el más atractivo facilitando así la instalación y uso del sistema.

Presenta también un Debug Port de dos dígitos para mantener informado al usuario acerca del funcionamiento lo cual resulta útil en el momento de detectar algún error.



Como hemos dicho con anterioridad, presenta dos PCIe 2.0 de 16x que funcionan a 8x cada uno cuando implementamos CrossfireX; soporta Hybrid Crossfire entre una tarjeta discreta y el IGP. En términos de expansión contiene un PCIe de 1x y un PCI.





Para el sonido Jetway incluye el chipset Realtek ALC888 (8 canales) destacándose la función o botón 3D Audio para lograr mejores efectos sonoros, mejorar la experiencia en juegos y por supuesto en películas de alta definición; estas características también se aplican en auriculares por más comunes que sean dado que la tecnología se aplica a nivel hardware. Desde la página de Jetway se encuentra una comparación entre una experiencia "normal y otra con "3D audio", pueden hacerlo aquí.





Las prestaciones que ofrece el modelo HA09 son abundantes, algo que se ve plasmado en el panel trasero con tres salidas de video (VGA, DVI y HDMI), salidas coaxil y óptica, 4 puertos USB 2.0 un puerto eSATA y los audio jacks correspondientes. En definitiva tenemos todo lo indispensable para armar un sistema AM3 de gran rendimiento a un costo accesible para Latinoamérica.

Bios:



El Bios manifiesta simplicidad pero a su vez dispone de las opciones necesarias para lograr una configuración optimizada de máximo rendimiento. En características avanzadas se destaca la opción de CPU que permitirá obtener información y habilitar algunas tecnologías.



Esta pantalla resulta importante ya que si empleamos el video integrado dependerá el rendimiento que obtengamos; podemos configurar el tamaño de memoria que tomaremos prestado del sistema (UMA) más la memoria dedicada Sideport cuya velocidad será de 1333 MHz. El IGP funciona a 700 MHz que puede incrementarse sin problemas, algo que seguramente veremos más adelante en el segmento de Overclocking. Por otro lado, si agregamos una tarjeta discreta se habilita la función Surround View para conectar varios monitores.



En este sector se encuentran los periféricos integrados que elevan la calidad del producto.



Ver el estado del sistema ayuda a lograr una mejor configuración al saber los voltajes y temperaturas de operación; para evitar ruido innecesario siempre está el modo Smart Fan.





La pantalla principal (para aplicar OC) tiene abundantes opciones para todos los gustos como la manipulación del multiplicador del CPU (si este lo permite), bus (200 MHz iniciales) y por supuesto los voltajes del ecosistema. Las memorias también dicen presenta siendo posible configurarlas 1600 MHz ya que se encuentra dentro de la lista de opciones para elegir de forma automática.

Especificaciones Técnicas:

CPU

* Supports AMD Socket AM3:
* AMD AM3 Series processors

Chipset

* AMD™ 890GX Chipset + AMD™ SB850 Chipset
* Hyper Transport Bus
* HT 3.0

Memoria

* Dual Channel DDR3 memory technology
* 4 * 240-pin DDR3 DIMM slots
* Supports DDR3 1333/1066 non-ECC,un-buffered memory
* Max.16GB

Expansion Slots

* 1 * 32-bit PCI Slots
* 2 * PCI Express 2.0 x16 slots by 8-LANE
* 1* PCI Express x1 slots
* 1* MINI PCI-E Slots

Almacenamiento

* AMD™ SB850 Southbridge Chipset:
* 6 * Serial ATA3 6Gb/s connectors
* Supports HDDs with RAID 0, 1,5,10,JBOD functions
* 1 * Ultra DMA 133 / 100 / 66 IDE connector

Audio

* Realtek ALC888 8-Channel HD Audio CODEC

Ethernet LAN

* Realtek RTL8111DL PCI Express Gigabit LAN

USB

* Embedded 12 * USB 2.0/1.1

Más información aquí.
Evaluación:

Para el análisis de este review, empleamos el Windows 7 de 64 bits con los Catalyst 10.5 ejecutando programas informativos y de rendimiento abarcando gran cantidad de ámbitos de aplicación. Aplicaremos OC tanto al procesador como al IGP;

Para las comparaciones tenemos los procesadores Core i3 540 y Core i5 661 con sus respectivos videos integrados.

La máquina de prueba tiene los siguientes elementos:

* Corsair Dominator DDR3-1600 4GB Kit @ 1333 MHz
* Phenom II X3 720 Black Edition
* Seagate 320Gb SATA2 HDD
* Fuente PowerCooler PS-1050HE de 1050W ATX PS

Programas Informativos:

* Drivers
* CPUz
* Sandra Lite 2010

Software ASRock:

* Instant Boot
* IES
* OC Tuner
* OC DNA

Overclocking:

* CPUz - OC
* CPUz - IGP

Tests Sintéticos:

* 3DMark Vantage
* CPU RightMark Lite
* PassMark Performance Test 7.0
* Cinebench R10

Timedemos Juegos:

* Resident Evil 5 - DX10

Realtime:

* Call of Duty: Modern Warfare 2

Programas Informativos

Drivers



Si bien el aspecto visual de la ventana de auto arranque no es nueva, por así decirlo, contiene los controladores de todos los dispositivos a un simple "click" donde además figuran utilidades para mejorar el rendimiento tales como AMD Fusion, Norton u Overclock.

CPUz



Con el AMD Cool 'n Quiet habilitado, el procesador de tres núcleos mantiene una frecuencia mínima ya que no estamos ejecutando tareas exigentes. No he visto ninguna opción o mención acerca de la activación del cuarto núcleo en este caso.



Cosechamos datos acerca del modelo en cuestión con su actual versión de Bios. Si hay inconvenientes de algún tipo es recomendable su actualización.



Aunque en las especificaciones figure hasta los 1333 MHz es posible sin problemas alcanzar los 1600 MHz pero no solo eso, podemos reducir las latencias a 8-8-8-24 lo cual es una configuración óptima para acompañar al CPU.



La Radeon HD 4290 por defecto toma 368MB (UMA + Sideport) que puede incrementarse hasta los 512MB siempre y cuando dispongamos de suficiente memoria RAM. Si no efectuamos tareas demandantes de video, la frecuencia puede descender por debajo de los 700 MHz (ATI Power Play).

Sandra Lite 2010



El Phenom II X3 720 BE a 2.8 GHz se comporta apropiadamente con un rendimiento dentro de lo esperado, indudablemente el Jetway HA09 es una plataforma sólida para que los procesadores AM3 puedan desarrollar su potencial y generar importantes resultados.



En Multimedia la configuración de AMD + Jetway es una alternativa interesante ya que disponemos de la tecnología UVD 2.0 para la Radeon HD 4290 siendo posible reproducir videos full HD (1080p) a la perfección, aquí un buen procesador hace diferencia especialmente si existe la posibilidad de actualizar el rendimiento con la instalación de tarjetas discretas.



A 1600 MHz 8-8-8-24 la performance se hace notar frente al resto de las comparaciones que incluye el programa Sandra, si deseamos aprovechar las memorias esta configuración es estable y recomendada.

Overclocking

Dada las prestaciones y tecnologías que contiene el producto, aprovechamos en aplicar OC tanto al CPU como al IGP por separado brindando así una visión avanzada acerca de las posibilidades que tenemos frente a la decisión de incrementar el desempeño en todos los ámbitos de aplicación.

CPUz - OC



Alcanzamos los 245 MHz de bus que a mi gusto es bastante bueno, quizás con más tiempo, paciencia y esfuerzo podremos aumentar este valor. Sin embargo esta configuración con el Phenom II X3 a casi 3.7 GHz deja satisfecho.



Para mantener la estabilidad aplicamos ligeros cambios a las memorias con una frecuencia ligeramente superior a los 1600 MHz pero con mayores latencias de operación.

CPUz - IGP



Al IGP logramos aumentar su frecuencia hasta los 950 MHz que cumple perfectamente al pie de la letra, indudablemente tiene gran potencial de OC.

Tests Sintéticos

Pasamos a las pruebas de su desempeño.

3DMark Vantage



El IGP de Jetway mantiene el mismo nivel que otros fabricantes como ASRock o ECS en la configuración estándar con un puntaje contundente superior al chipset 880G demostrando estar a la altura de las circunstancias.



El CPU de AMD no genera cambios llamativos dentro de la prueba sintética, no obstante el rendimiento dentro de la plataforma es impecable.



¿Qué efecto tiene el OC en el IGP? El puntaje sube estrepitosamente hasta superar los 3700 puntos en el modo "Entry" siendo un valor realmente competitivo demostrando el gran potencial de la plataforma Jetway en este aspecto.

CPU RightMark Lite



Viendo el desempeño del CPU alcanzamos por primera vez superar los 58 fps aunque en términos generales los resultados son muy similares entre sí sin importar el fabricante. Las soluciones de Intel en este sentido son más avanzadas.

PassMark Performance Test 7.0



Pasamos nuevamente a las memorias DDR3 con un promedio compuesto (lectura y escritura) aceptable.



En 2D la Radeon HD 4290 perteneciente a Jetway arroja prácticamente el mismo comportamiento que lo visto en otras ocasiones, si bien no tiene cambios tecnológicos si ofrece mayor potencia gráfica.



En el ámbito 3D obtenemos un promedio esperado por lo cual la memoria dedicada Sideport tiene una influencia fundamental, podemos agregar más memoria compartida (UMA) si es que tiene algún efecto real en el resultado.



Una vez más el OC al IGP es importante, nótese que superamos ligeramente los 27 fps en esta prueba 3D compleja para la comunidad de video integrado ¿Tendrá el mismo efecto en juegos?

Cinebench R10



Este programa brinda una visión general del comportamiento del sistema con diferentes resultados atrayentes.



Sumando los números cosechados del CPU e IGP logramos un resultado global sobresaliente ligeramente por encima del resto de los competidores; sin dudas la plataforma Jetway deja una buena impresión en su conjunto.

Timedemos Juegos

Finalmente vamos a analizar de qué manera se comporta en juegos.

Resident Evil 5 - DX10



La HD 4290 a 700 MHz no proporciona diferencias con otras soluciones similares, sin embargo con OC (950 MHz) arañamos casi los 18 fps a 800x600 en modo DX10. Con estos datos podemos comenzar a armar una configuración para jugar apropiadamente bajando la calidad al mínimo.

Realtime

Call of Duty: Modern Warfare 2



En este juego actual de guerra bélica muy popular en el mundo empleando la resolución de 800x600 con detalles normales obtenemos un promedio de casi 28 fps donde la cantidad mínima recién comienza en los 17 fps ¿Se puede jugar? Pues estamos al filo pero eso cambia cuando aplicamos OC al alcanzar los 35 fps de promedio y una mínima de 23 fps siendo ahora mucho más presentable en cuanto a jugabilidad.



Aquí tenemos diferentes sistemas donde claramente se destaca la implementación de OC. Si buscamos mayor rendimiento podemos actualizar mediante la tecnología Hybrid Crossfire con una tarjeta discreta ya que junto al IGP el incremento de fps será elevado, si eso no convence también existe el CrossfireX (8x-8x) lo cual demuestra que el HA09 tiene las bases para formar parte de una configuración Gamer.

Conclusión:

Existen varios productos con chipset 890GX, donde cada fabricante presenta sus respectivas armas para atrapar la mirada del público, Jetway acerca una solución de buen nivel con excelentes prestaciones (completas sobretodo) y un rendimiento realmente atrayente. A través de Overclock (gracias a su capacidad para ello) logramos conseguir resultados impactantes, destacándose el segmento de video que a 950 MHz permite jugar sin inconvenientes al Modern Warfare 2 (en 800x600).



Además, el soporte de Hybrid Crossfire o CrossfireX lo convierte en una plataforma Gamer para el caso de una futura actualización, sin tener que gastar demasiado, ni hablar del soporte de los nuevos procesadores AMD de seis núcleos también. Tampoco debemos desechar su utilidad como base para HTPC, ya que otorga sonido onboard de gran calidad y reproducción de alta definición a través de la tecnología UVD2 de la Radeon HD 4290.

Jetway viene haciendo las cosas muy bien. y se nota con su producto HA09 que ronda los 100 dólares en USA (precio estimativo); tomando en cuenta sus características mencionadas y performance merece nuestro Premio Recomendado.

Puntos Fuertes:

* Panel trasero completo (varias salidas de video, eSATA, entre otras cosas).
* Excelente rendimiento.
* Soporte de DirectX 10.1.
* Soporta Hybrid Crossfire y CrossfireX.
* Contiene memoria DDR3de 128MB dedicada de video (Sideport).
* ¡SATA 3.0!
* Función 3D Audio.

Puntos Débiles:

* Hay poca información de algunas tecnologías en el contenido.
